尚域园林|园林设计规范专辑(二)重庆绿化报批图设计标准

目前重庆市的园林工程要求所有小区建设项目都需要在开工前报设计的“绿化报批图”,竣工后应绘制“竣工绿化图”,报项目当地所处区域管辖的园林局(处)。

无论是开工前报设计的“绿化报批图”还是竣工后应绘制“竣工绿化图”,其整体图纸方法方式制作都是一样的。

以下我们就以开工前报设计的“绿化报批图”为例,做具体说明:

一、  绿化报批图的制作图纸有哪些:

1、封面;

2、植物设计目录(ZS-01)

3、植物设计说明(ZS-02)

4、绿化布置总平面图(ZS-03)

5、植物配置总表(ZS-04)

6、乔木配置总平面图(ZS-05)

7、灌木配置总平面图(ZS-06)

    按以上图纸制作报批一般没问题,但不同区县的主管园林部门或当事主管人对图纸的要求或许会有有一定的图纸量内容要求区别,目前工作实践中发现的有:
  (1)重庆北部新区要求报批有二次程序,第一次报批即制作一张合成以上内容的“植物配置总平面图”,通过后,再按以上内容的图纸制作正式报批;

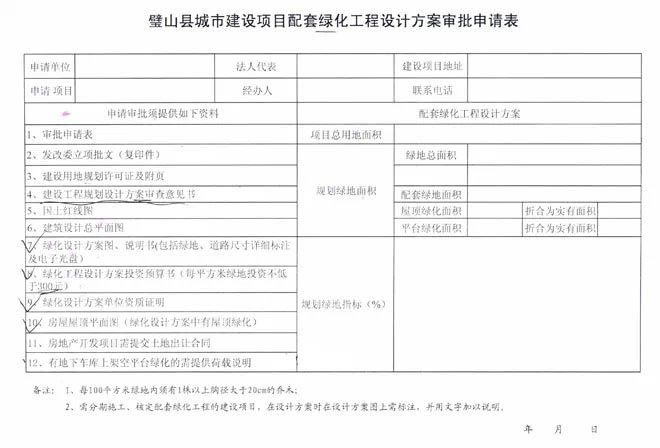

  (2)璧山县要求图纸上植物配置:每100平方米绿地内须有1株以上胸径大于20cm的乔木,这个在“绿化布置总平面图”上作文字说明就是;
  (3)潼南县的绿化报批大家一定要小心了,2012—2013年,我们知道的情况是,图纸要求对“绿化布置总平面图”中每一个统计的绿地率块,其植物的量按小块单独列出乔木、灌木及地被的数量,这个工作看起来简单,实际是统死人的活,前后工作量至少相当于2-3倍本个小区真正做植物设计的工作时间。说是便于以后核查施工是否按图量施工的那么多植物,想一想,园林部门的初衷还是很好的,但不晓得这样折磨下来,设计公司是否够呛哦。

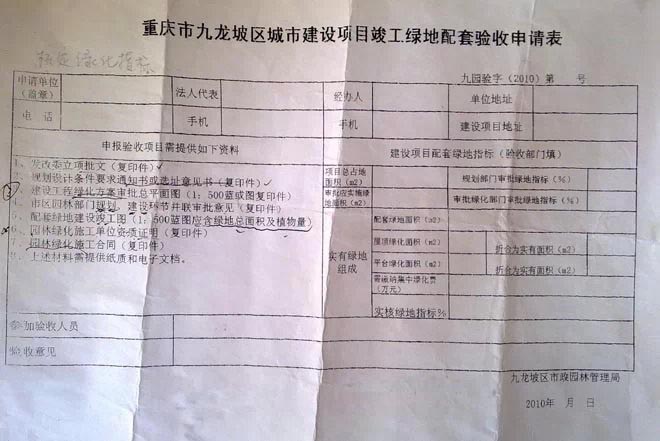

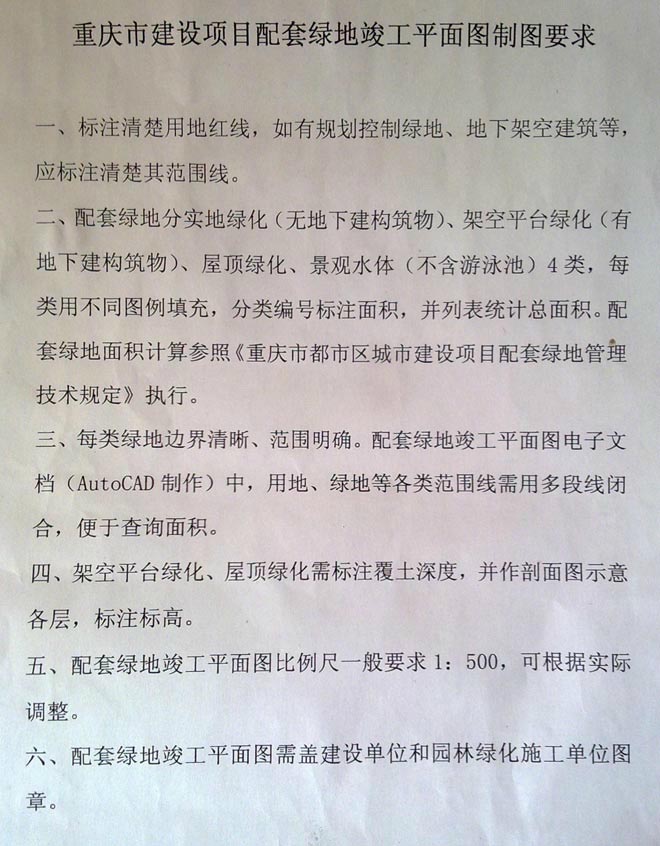

大家看图:




  建设用地内的游泳池、消防水池按重庆规范不计入配套绿地面积实际中。

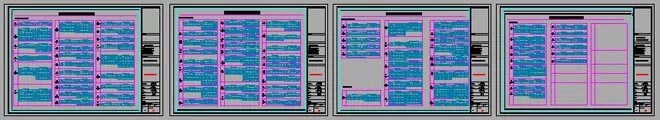

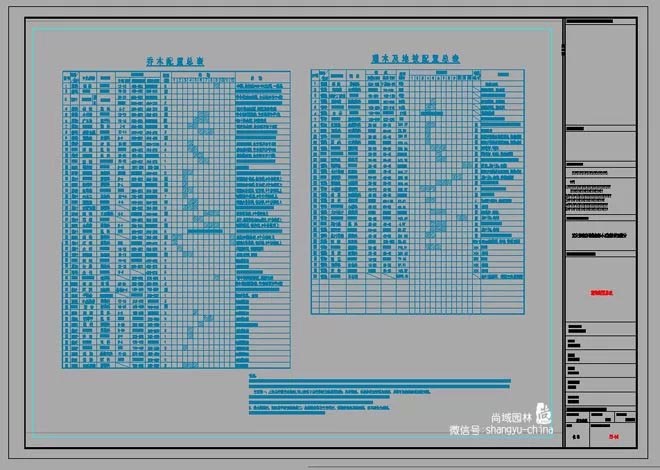

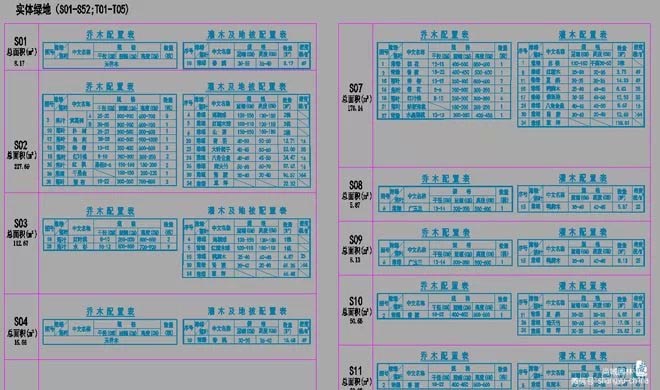

下面看看潼南绿化报批需要多出的图纸“乔灌木及地被分区域统计明细表”,是这么一回事,我看到的感觉,是晕,浩大的工作正消磨我们设计师的大好青春:


再放大个局部看看,是不是有点想哭的感觉:

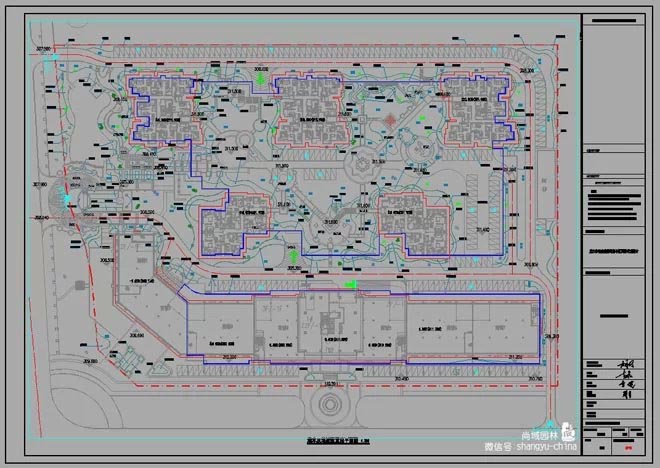

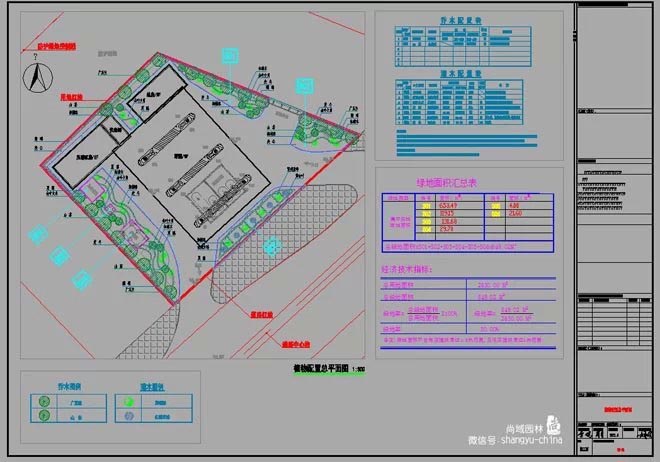

 以下为,北部新区第一次报批的合成“植物配置总平面图”:




二、绿化报批图的图纸制作要求:

1、封面; 模板如下,就是调用个类似的封面模板就好;

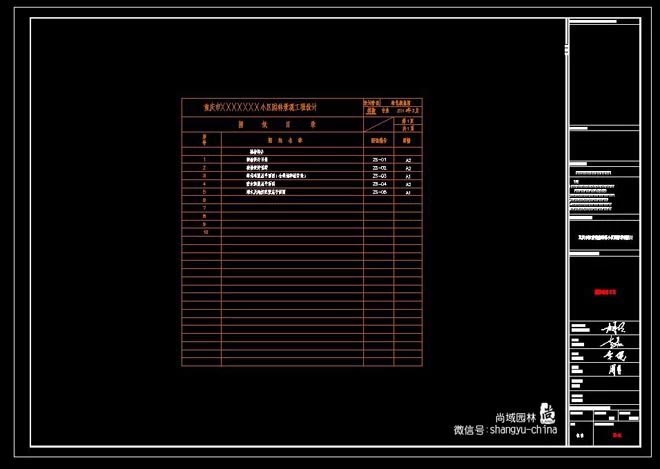

2、植物设计目录(ZS-01)



3、植物设计说明(ZS-02):和植物施工图的设计说明一样;

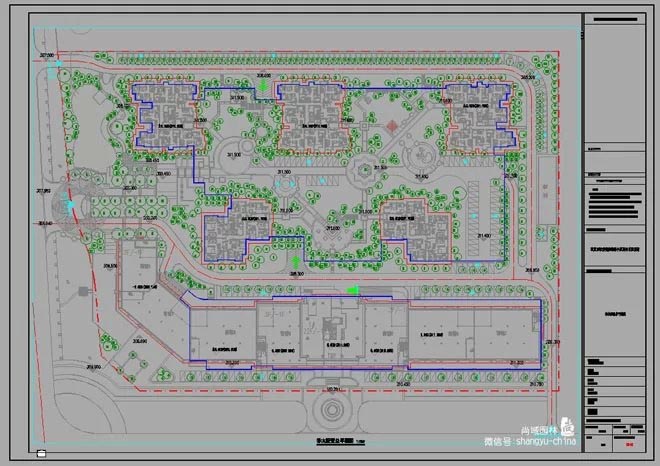

4、绿化布置总平面图(ZS-03):实际主要是绿地率的统计图,但有些地方报批时,办事人员可能要要求你把“植物配置表”也放这张一起;


估计看不清楚吧,下面把图局部放大说明:

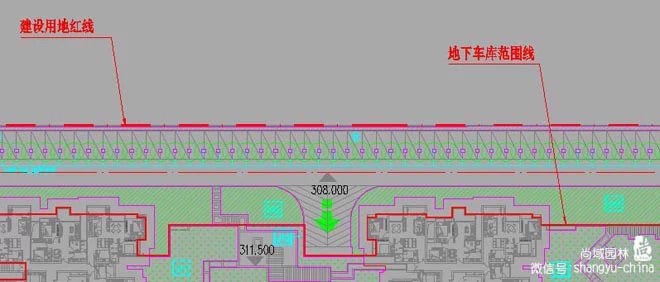

图里应有“建设用地红线吧”标准及“地下车库范围线”

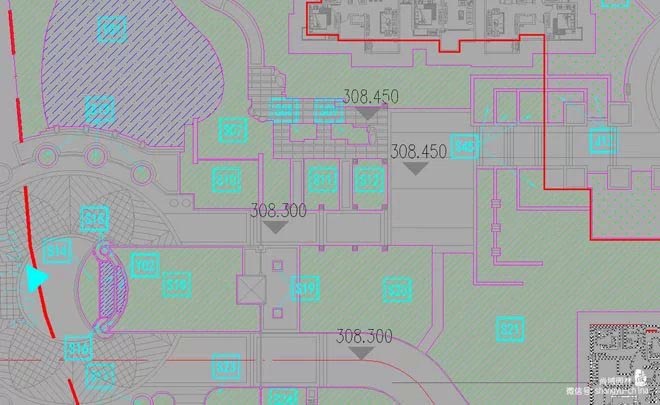

对每类地块做标号引出:图上实体绿地表示为S进行编号;架空平台绿化表示为J进行编号;水体表示为S进行编号;如有屋顶绿化就表示为W进行标号,这样一目了然。盆友们注意了,每个面积块应有闭合的曲线,以便工作人员核对面积是否真假;不同类别的绿地的填充形式应区分;

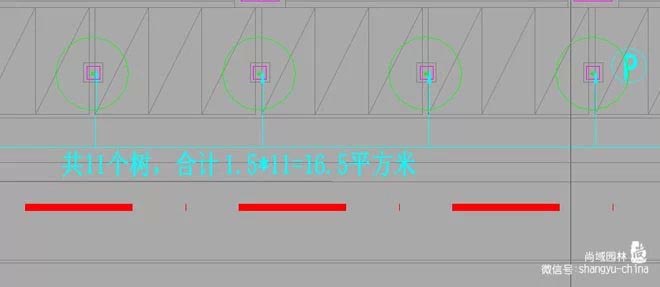

这里的行道树绿化按规范里的标准科最低计算为1.5平方米,也可按大树的覆盖率作计算,但这样的话,很难界定树的冠幅,因为大树移栽一般也是指保留了主枝,规范里也没说明纠结该怎么计算,绿地足够的情况下,建议大家直接按1.5平方米计算,避免为此纠结。

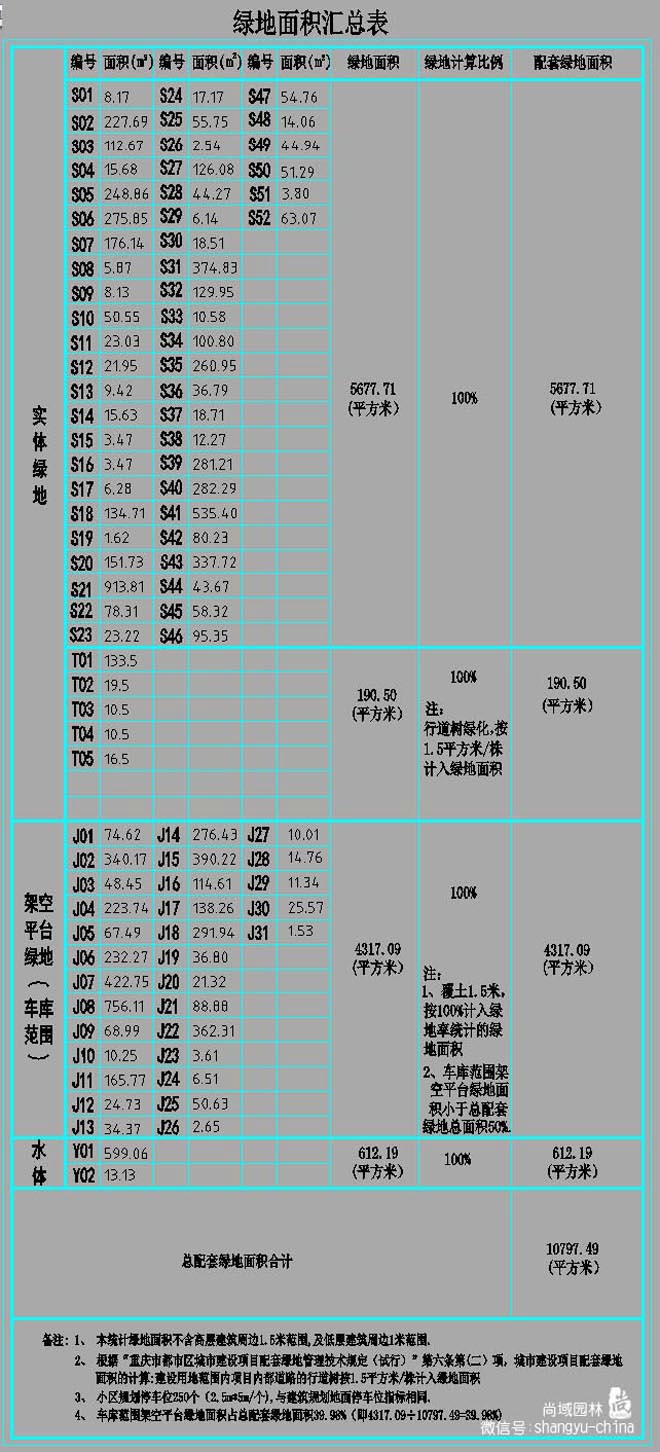

这张图就是重要的绿地统计计算表

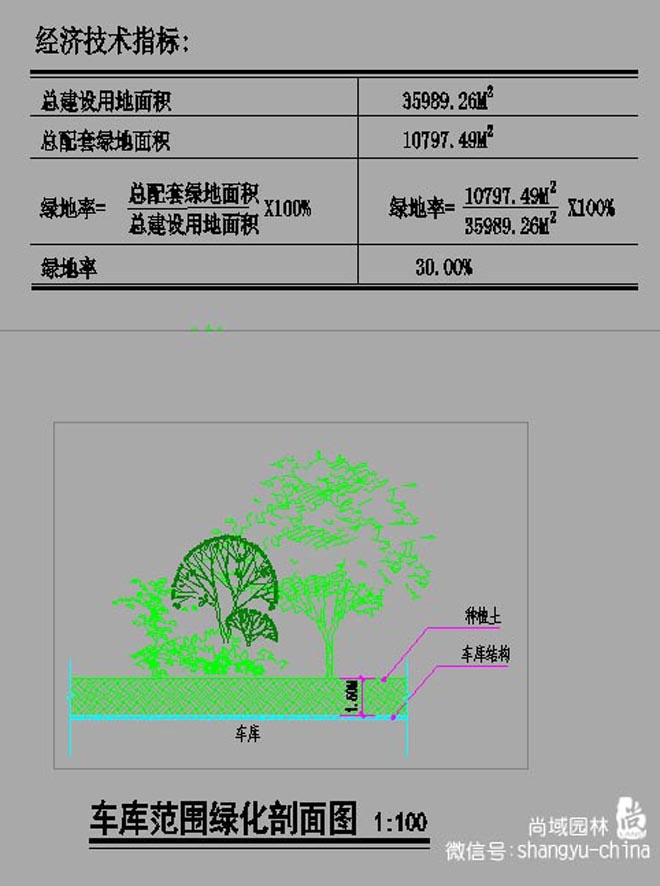

这个上面是绿地率计算公式,下面是有架空平台绿化时补的结构图。


以上图都是必须要做的。



5、植物配置总表(ZS-04):和植物施工图一样;



6、乔木配置总平面图(ZS-05):和植物施工图一样;

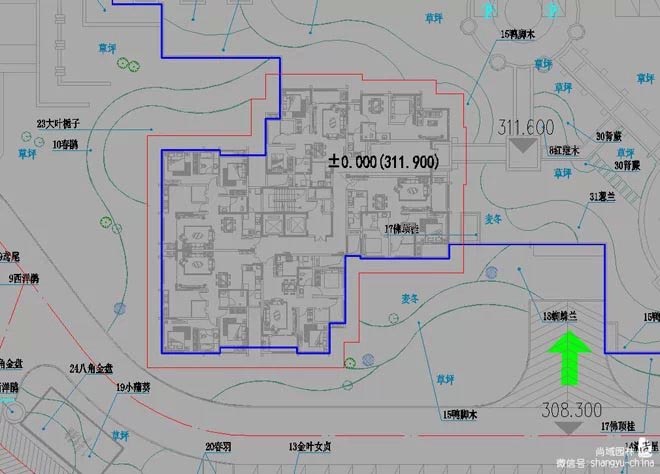

树木的表示方式,可直接按数字1、2、3……这样编号,后面也很好统计;


7、灌木配置总平面图(ZS-06






【注意】

    如果按潼南要进行分块统计的话,存在一个纠结的问题,每个地块里不考虑乔木占的面积的话(实际我们做植物设计统计的都没考虑这个),那灌木及地被就应等于绿地块的面积,但离建筑1.5米内我们是没有算到绿地块里的,这样我们设计灌木时候只有在1.5米内不设计乔木和灌木了,不然统计图上表示的时候就麻烦了。



    强烈建议,全重庆应该出个统一的绿地报批规范要求!
